Поверка анализатора спектра АКИП-6602 в Волгограде
Анализаторы цепей векторные АКИП-6602 (далее — анализаторы) предназначены для измерений коэффициентов передачи и отражения (S-параметров) в коаксиальных трактах. Поверка анализатора спектра АКИП-6602 осуществляется в аккредитованной лаборатории РЦСМ и занимает от 1 до 5 дней.

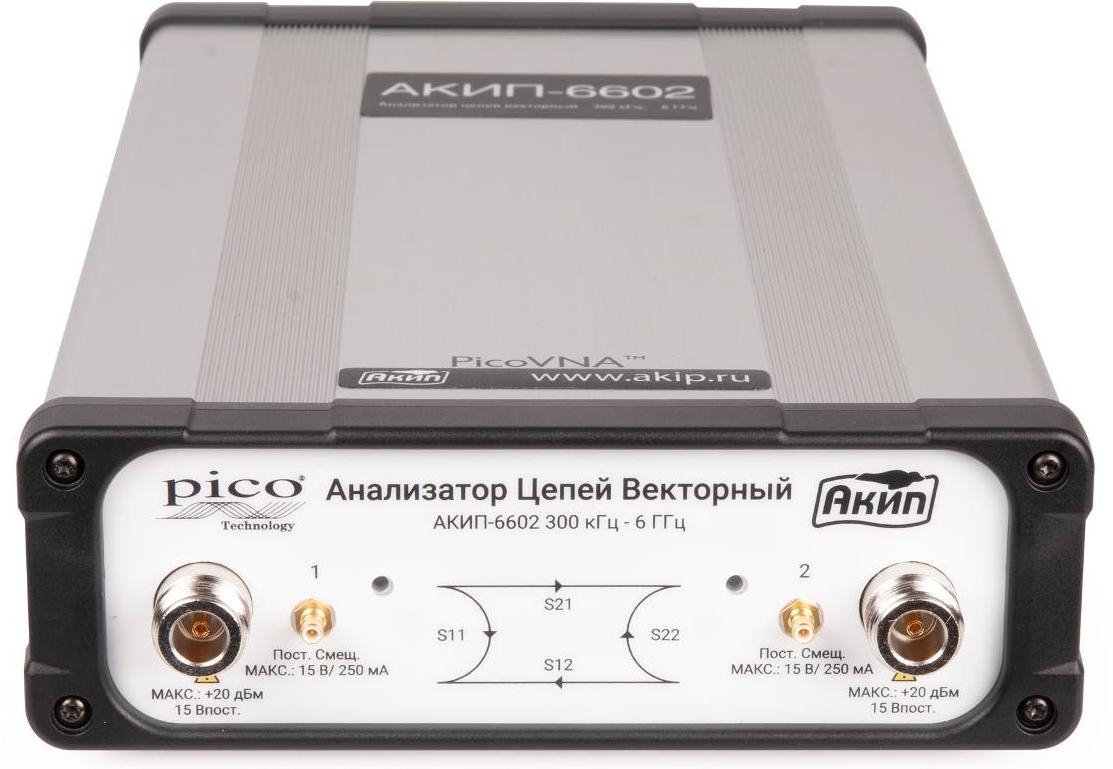

Поверка анализатора спектра АКИП-6602
Принцип действия анализаторов основан на сравнении амплитуды и фазы сигнала, подаваемого на вход исследуемого устройства, с амплитудой и фазой сигнала, отраженного от входа устройства, либо поступающего с его выхода. Тестовый сигнал формируется от высокостабильного генератора в диапазоне частот от 300 кГц до 6 ГГц. Анализаторы имеют 2 измерительных порта, в каждом из которых установлено по два приемника — измерительный и опорный. Приемники содержат узлы преобразования высокочастотного (ВЧ) сигнала в промежуточную частоту (ПЧ), далее следуют цепи цифровой обработки сигнала. Аппаратно анализаторы реализованы на взаимодействии четырех приемников с использованием регулируемой полосы пропускания. Порты являются компонентами широкополосных ВЧ мостов, обеспечивающих необходимую направленность распространения волн в обоих трактах. Детектирование сигнала осуществляется аналого-цифровыми преобразователями (АЦП), которые используются для дискретизации сигнала ПЧ и регистрации отсчетов. Отсчеты данных обрабатываются встроенным контроллером. Измеренные параметры отображаются в полярных координатах (модуль и фаза) или на диаграмме Вольперта-Смита.
Конструктивно анализаторы выполнены в виде портативного прибора. Управление режимами работы и отображение измерительной информации производится с помощью внешнего компьютера. Питание анализаторов осуществляется от универсального сетевого адаптера. На передней панели анализаторов располагаются: измерительные порты со светодиодными индикаторами и входы для подачи постоянного смещения. На задней панели анализаторов располагаются: интерфейс USB, разъем для подключения адаптера питания, вход и выход синхронизации, вход и выход сигнала опорной частоты.
Программное обеспечение
Программное обеспечение (ПО) анализаторов устанавливается на внешний компьютер и служит для дистанционного управления работой анализаторов, управления режимами работы, задания режимов отображения сигнала, выбора встроенных измерительных и вспомогательных функций.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений — «средний» в соответствии с Р 50.2.077-2014.
Нормативные документы, устанавливающие требования к анализаторам цепей векторным АКИП-6602
- ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия
- ГОСТ Р 8.813-2013 ГСИ. Государственная поверочная схема для средств измерений волнового сопротивления, комплексных коэффициентов отражения и передачи в коаксиальных волноводах в диапазоне частот от 0,01 до 65 ГГц
Поверка осуществляется по документу ПР-34-2018МП «Анализаторы цепей векторные АКИП-6602. Методика поверки», утвержденному АО «ПриСТ» 24 сентября 2018 г.
Основные средства поверки:
- частотомер универсальный CNT-90XL (регистрационный номер в Федеральном информационном фонде (Госреестр) 70888-18);
- ваттметр поглощаемой мощности СВЧ NRP-Z51 (Госреестр № 68120-17);
- наборы мер коэффициентов передачи и отражения 3663-1 (Госреестр № 60436-15). Допускается применение аналогичных средств поверки, обеспечивающих определение метрологических характеристик поверяемых СИ с требуемой точностью.
