Поверка потенциостата-гальваностата Р в Волгограде

Назначение: для воспроизведения напряжения и силы постоянного тока на рабочих электродах электрохимической ячейки в процессе электрохимических исследований.

Модификации: Р-2Х, Р-20Х, Р-20Х8, Р-40Х, Р-45Х, Р-150Х, отличающихся количеством каналов, максимальной выходной мощностью канала, конструктивным исполнением.

Поверка потенциостата-гальваностата Р

Принцип действия потенциостатов-гальваностатов типа Р основан на обеспечении заданного закона изменения потенциала или тока при электрохимических измерениях путем формировании регулируемых и стабилизированных напряжения и силы постоянного тока, которые не зависят от процессов, происходящих в электрохимической ячейке.

Приборы могут функционировать в режиме стабилизации напряжения (режим потенциостата) или в режиме стабилизации тока (режим гальваностата). Регулировка выходных напряжения и силы тока осуществляется независимо на основе сигналов обратной связи, поступающих с электродов электрохимической ячейки и обрабатываемых микроконтроллером, который формирует управляющие сигналы для встроенного источника напряжения и тока. Приборы позволяют работать по двух, трех или четырехэлектродной схемам подключения к электрохимической ячейке. В выключенном состоянии или в режиме ожидания, выход приборов подключен к внутреннему эквиваленту нагрузки.

Управление приборами, их конфигурирование, обработка, вывод и хранение результатов измерений осуществляется через интерфейс связи USB с помощью прикладного программного обеспечения ES8, предустановленного на внешнем персональном компьютере (ПК). Микроконтроллер приборов контролирует выполнение созданной пользователем программы, анализирует данные тока, потенциала, рассчитывает заряд, проверяет наличие перегрузок, признаков остановки и выполняет остальные рабочие функции.

Приборы имеют собственную энергонезависимую память, в которую резервируются все данные, получаемые в ходе работы. После запуска прибор может быть отключен от компьютера для автономной работы.

Основные узлы приборов: микроконтроллер, АЦП, ЦАП, селектор, коммутатор, предварительные усилители напряжения и тока, усилитель мощности, эквивалент нагрузки, источник питания.

Конструктивно приборы выполнены в виде моноблока в металлическом корпусе для настольного или стоечного размещения.

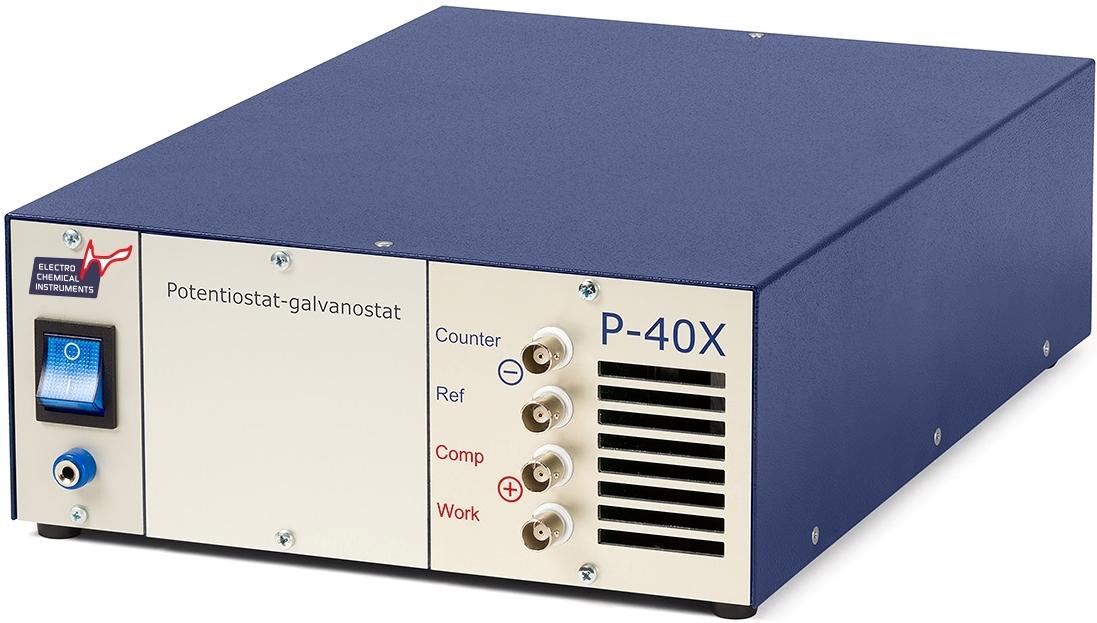

На передней панели приборов расположены: тумблер — индикатор включения питания, разъемы для подключения электрохимической ячейки, клемма заземления, светодиодный (-ые) индикатор (-ы) режимов работы, вентиляционные отверстия.

На задней панели приборов расположены: разъем сети питания 220 В, сетевой предохранитель, вентилятор (-ы) охлаждения, разъем интерфейса USB.
